Universeller Alleskönner: Semitieflader DOLL-Vario für Kirschner & Zechmeister

Einen besonders flexibel einsetzbaren Semitieflader aus der Baureihe DOLL vario® hat die Kirschner & Zechmeister GesmbH kürzlich in Dienst gestellt. Ein besonderer Fokus lag auf abgesetzten Fahrflächen für den Transport unterschiedlichster Baumaschinen.

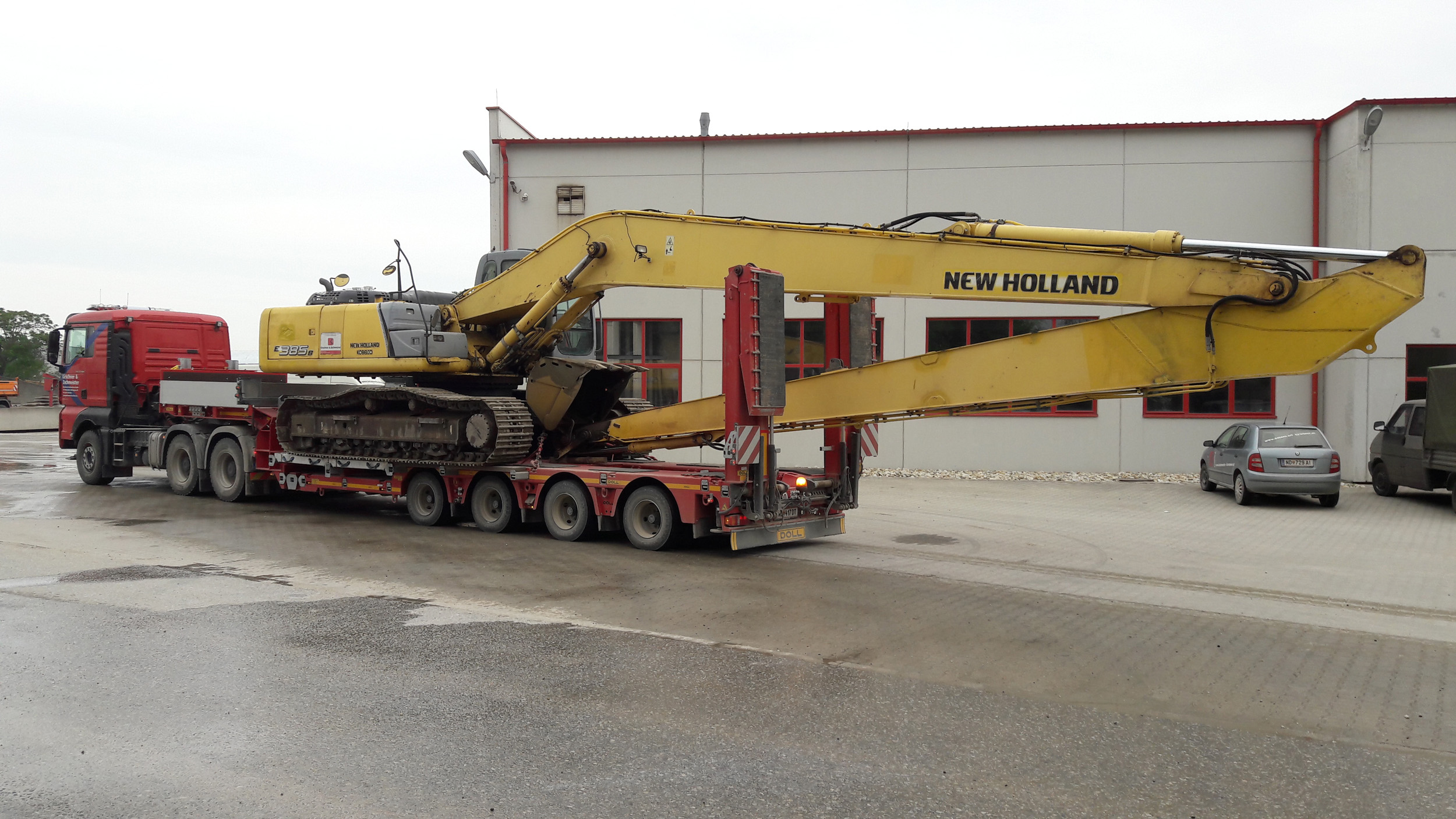

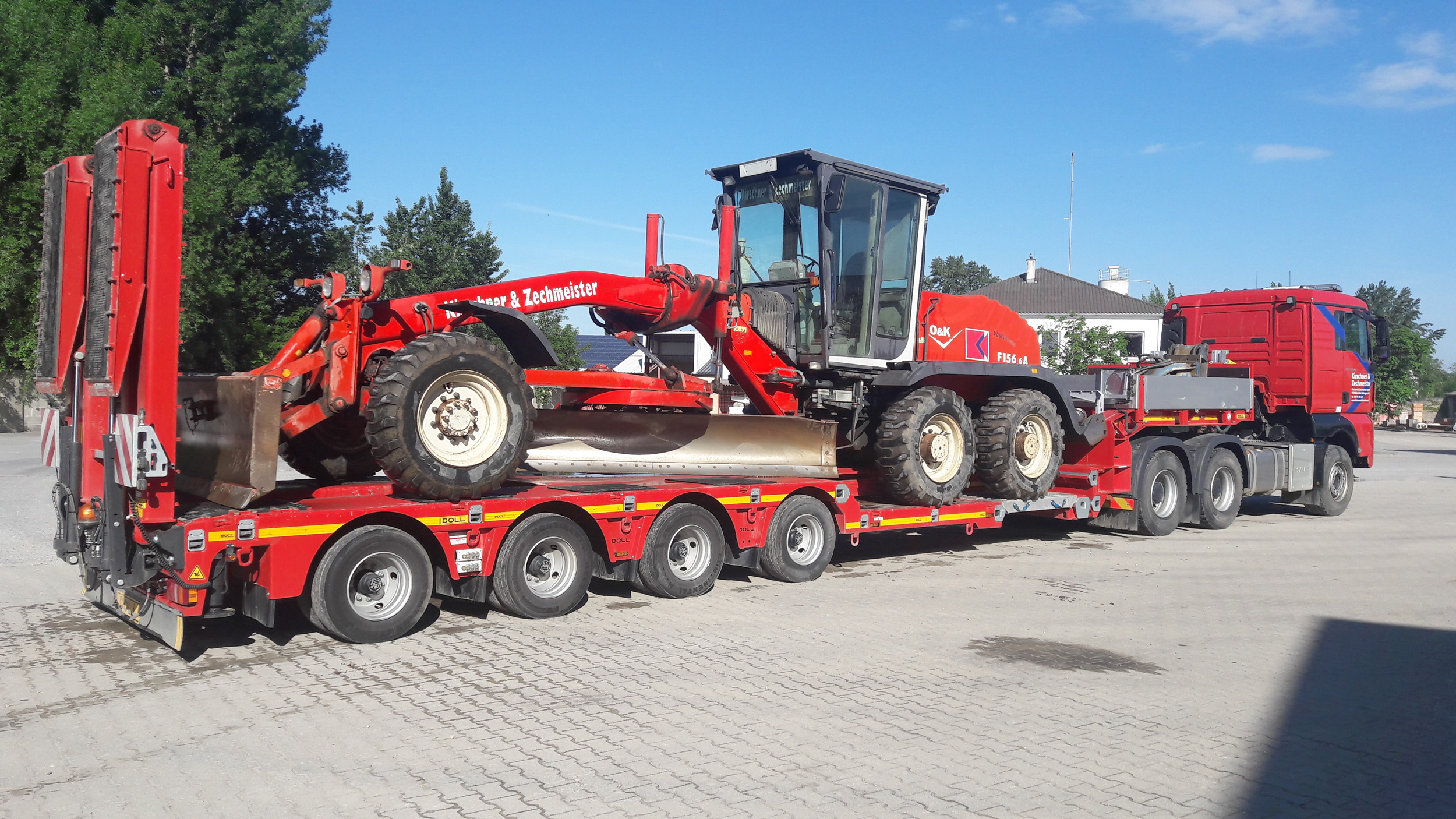

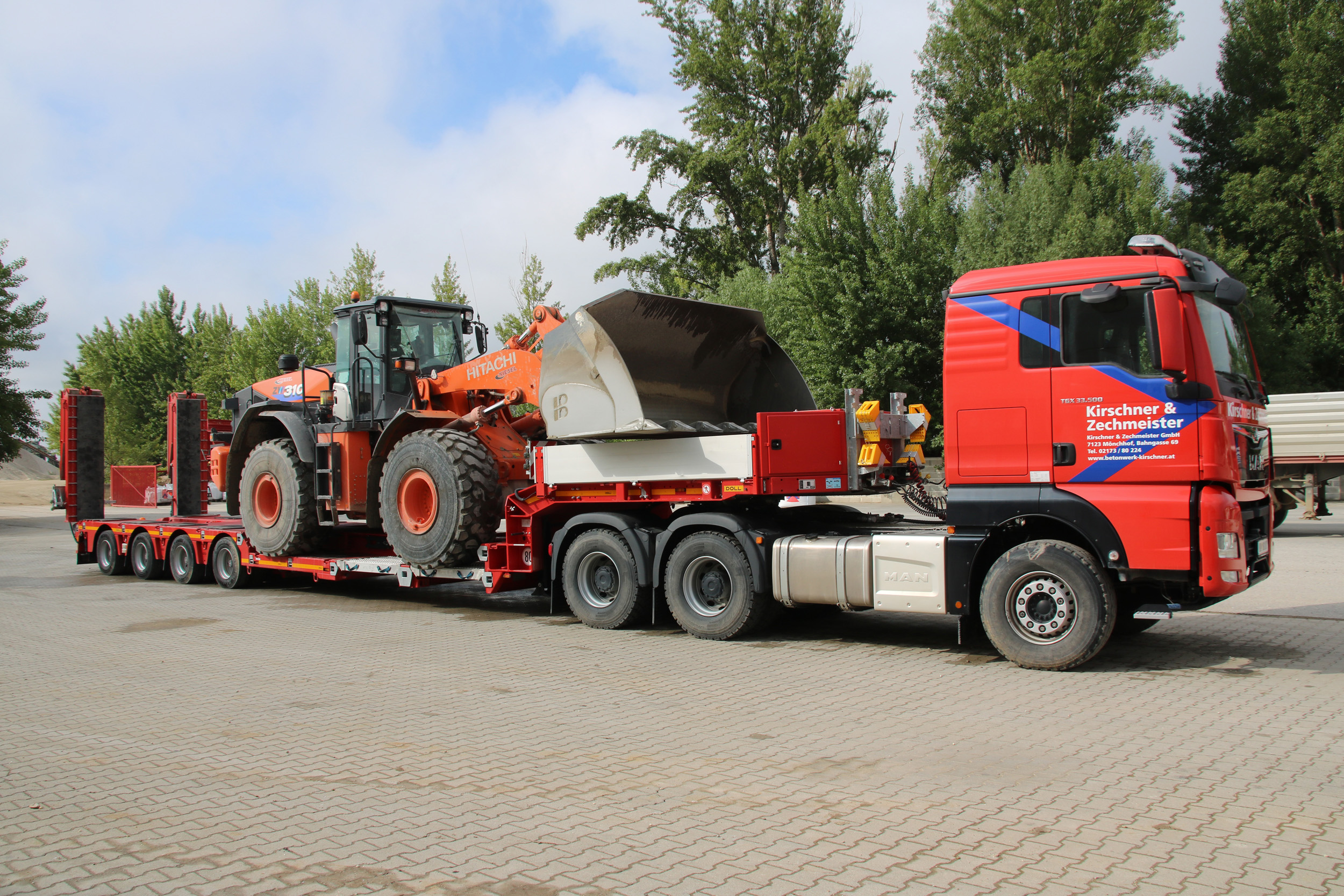

Seit Anfang Mai ergänzt ein maßgeschneiderter Semitieflader vom Typ DOLL vario® S4H-GR3S18 den Fuhrpark der österreichischen Kirschner & Zechmeister GesmbH. Gerhard Fischbach, technischer Leiter des Unternehmens, skizziert die Anforderungen: „Ganz oben im Lastenheft stand die Möglichkeit, alle unsere eigenen Baumaschinen und bei Bedarf auch noch weitere laden zu können. Die dabei geforderte Flexibilität erklärt sich mit Blick auf unseren Maschinenpark von selbst: Die Bandbreite reicht von Radladern über Grader bis zum 30-Tonnen-Kettenbagger.“ Besonders beeindruckt hat den 49-Jährigen, dass DOLL® den kompletten Maschinenpark in die Planung des Aufliegers einbezogen hat: „Die Konstrukteure haben sich ganz genau angeschaut, welche Maschinen wir haben und wie die im Einzelnen zu verladen sind. Entsprechend wurden alle Ausstattungsmerkmale und Zusatzoptionen am Semitieflader angepasst.“

Hohe Nutzlast und einfache Ladungssicherung

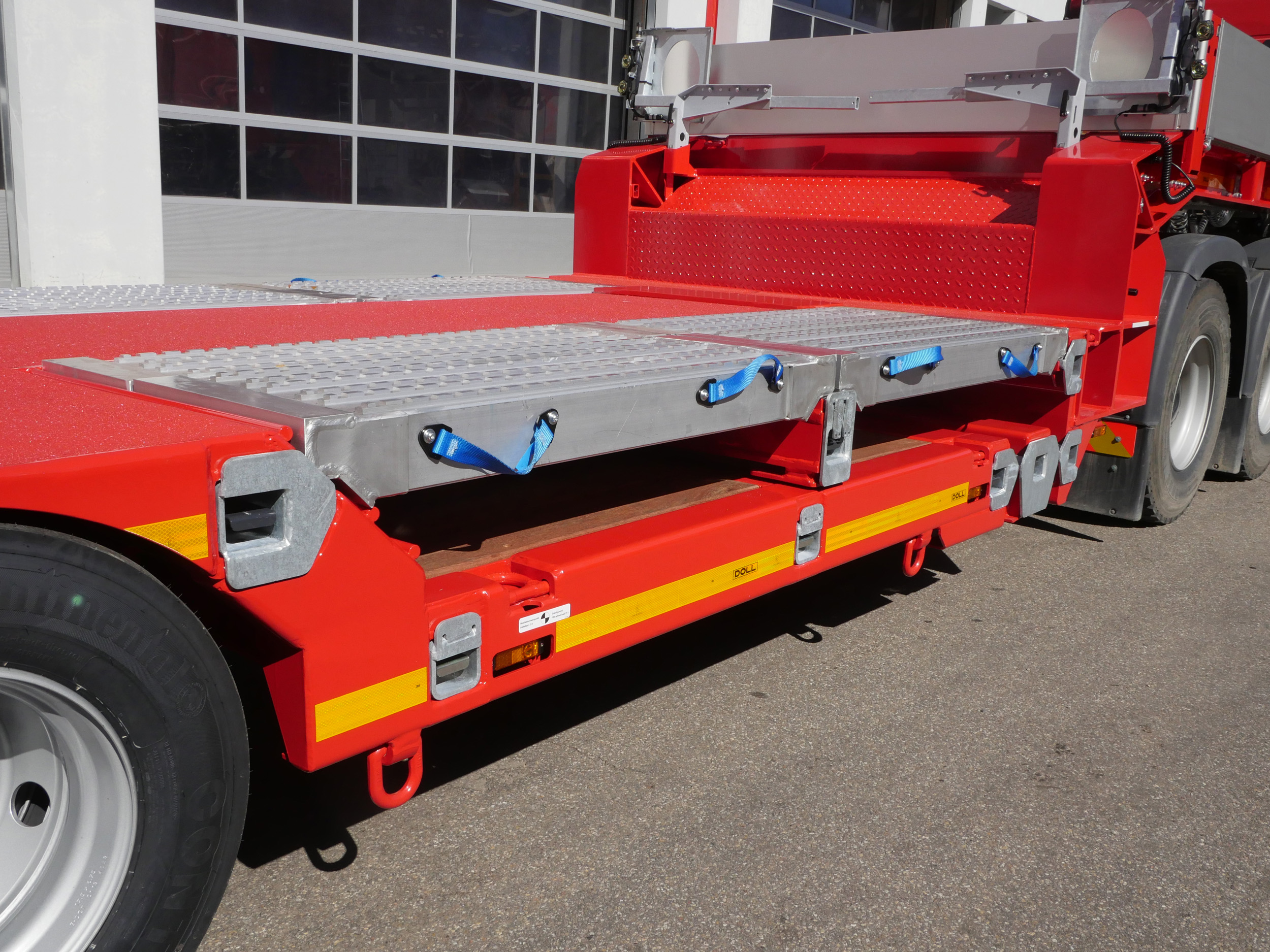

In die Tat umgesetzt wurden die Vorgaben schließlich in Form eines vierachsigen Vario-Semitiefladers mit 3.700 Millimeter Teleskopausschub. Mit 21 Tonnen Sattellast, vier Zehn-Tonnen-Achsen (technisch bis 12 Tonnen) und einem optimierten Eigengewicht von nur rund 16,5 Tonnen sind mit dem individuell konfigurierten S4H-GR3S18 mehr als 40 Tonnen Nutzlast geboten. Um selbst mit hohen Maschinen unter vier Meter Gesamthöhe zu bleiben, verfügt der Semitieflader über eine abgesetzte Fahrfläche mit nur 600 Millimeter Ladehöhe und bis zu 5.100 Millimeter teleskopierbarer Länge. Der Umbau von der ebenen Lade- zur abgesetzten Fahrfläche gestaltet sich mit Alu-Verladeschienen zudem sehr flexibel und zeitsparend. Bei eingeschobenem Fahrzeug dienen die eingesetzten Schienen als Tiefladeplattform, bei teleskopiertem Fahrzeug als Verlängerung der abgesetzten Fahrfläche.

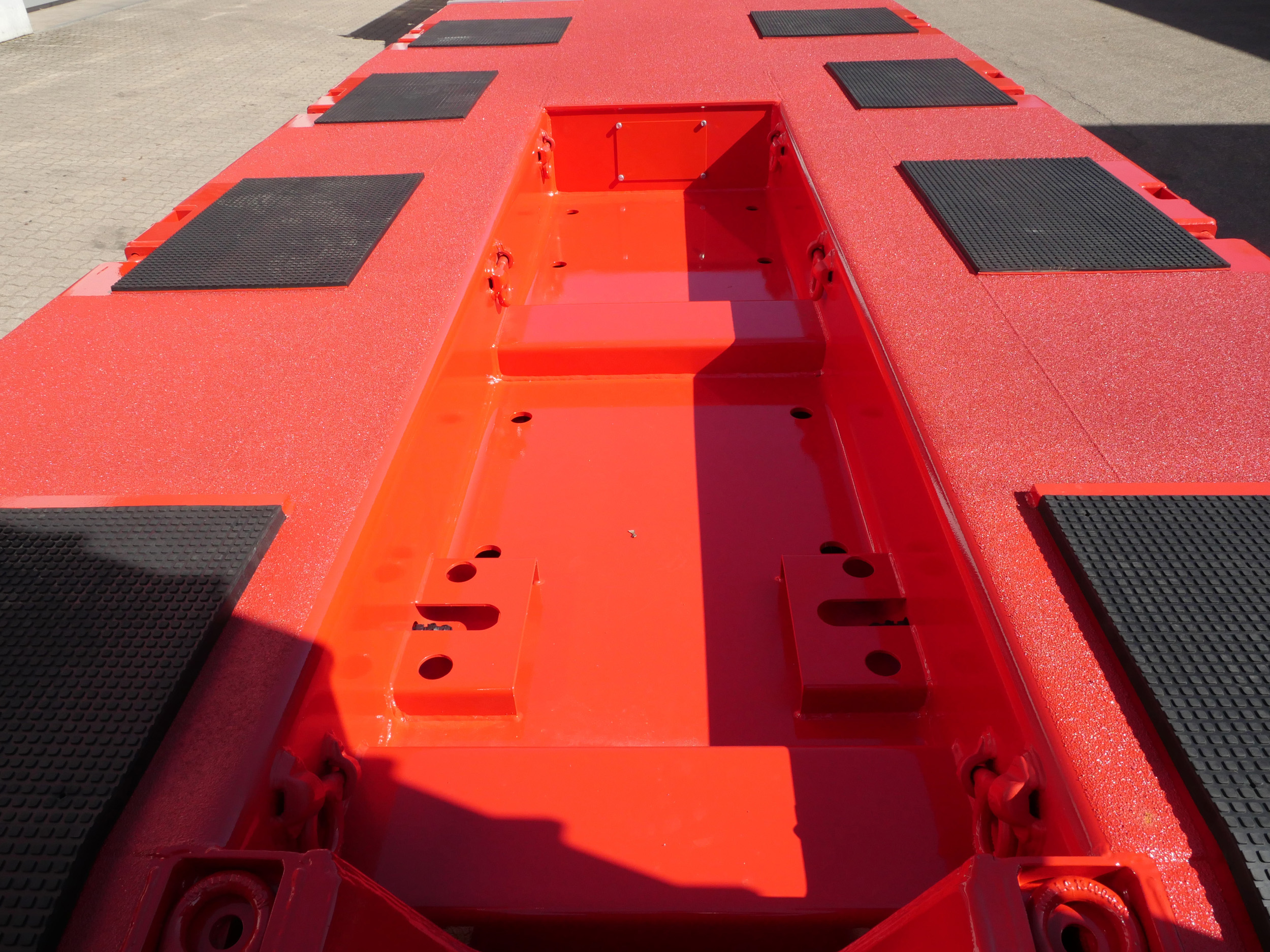

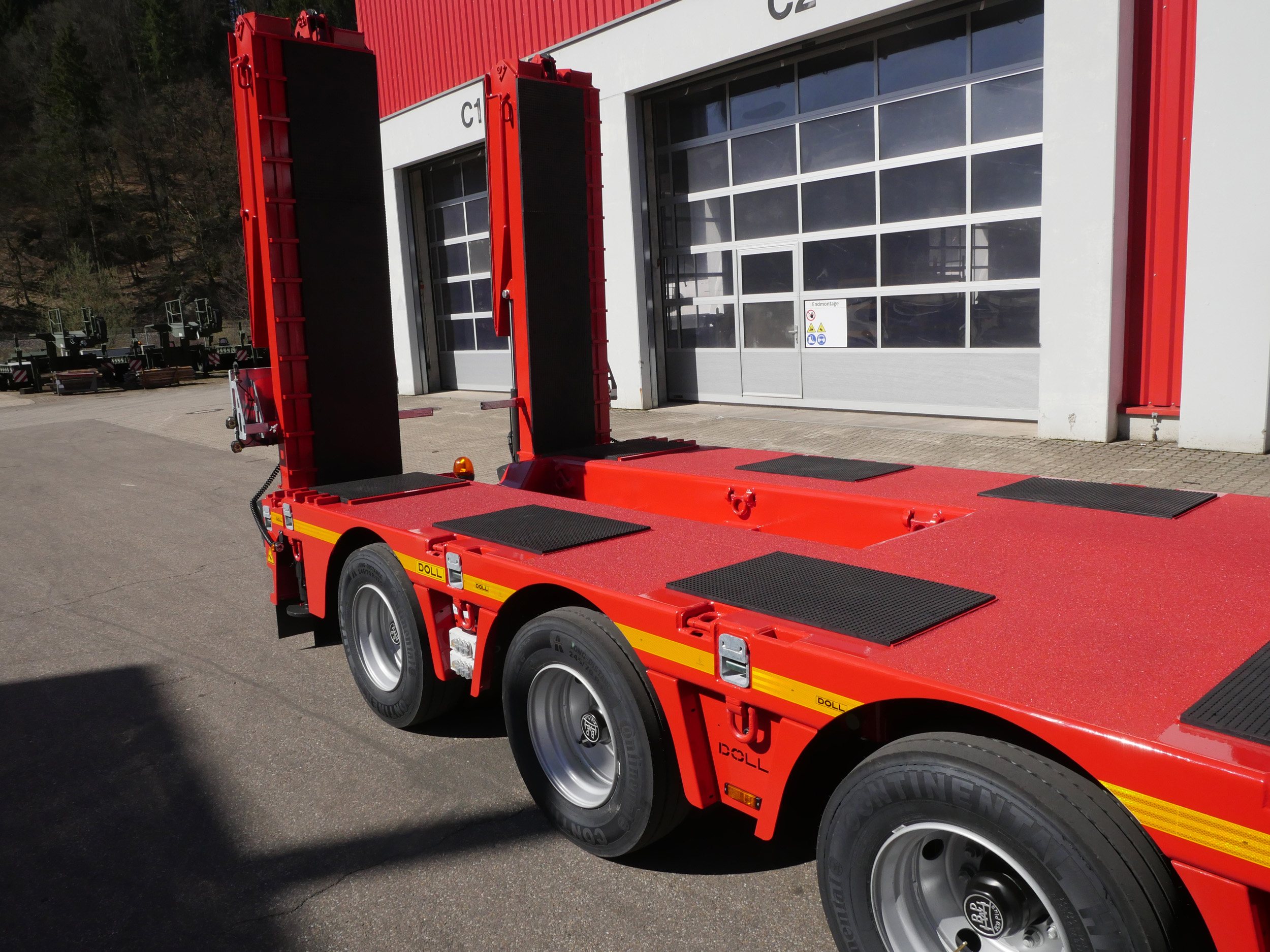

Mit einem durchdachten Ladungssicherungspaket, unter anderem mit schwenkbaren Zurrösen für bis 13.400 daN Zugkraft, geht dem Fahrer auch die Sicherung der diversen Baumaschinen schnell von der Hand. Gummiböden zwischen den Achsen, am Heck und auf den hydraulischen Auffahrrampen sorgen beim Verladen der Rad- und Kettenfahrzeuge für zusätzliche Sicherheit.

Maximale Wendigkeit und Bedienerfreundlichkeit

Eine hohe Wendigkeit garantiert eine auf die letzten drei Achsen wirkende, hydraulische Zwangslenkung mit bis zu 45 Grad Lenkeinschlag. Die erste, starre Achse ist liftbar ausgeführt, was bei Teilbeladung oder Leerfahrt den Reifenverschleiß mindert. Mit angehobener Achse verringert sich zudem der Wendekreis. Eine große Erleichterung für den Fahrer stellt auch die automatische Einspurung bei Geradeausfahrt dar, die sich ebenso wie die Lenkung per Funkfernsteuerung bedienen lässt. Wird vor Hindernissen mehr Bodenfreiheit benötigt oder umgekehrt vor niedrigen Durchfahrten eine geringere Gesamthöhe, kann der Fahrer die Luftfederung aus dem Fahrerhaus heraus ansteuern. Zur Verfügung stehen 180 Millimeter Gesamthub (-70/+110 Millimeter). Ebenso bequem kann der Fahrer die Liftachsfunktion bedienen.

Eine Drei-Schicht-Lackierung mit Spritzverzinkung gewährleistet einen maximalen Korrosionsschutz und somit eine lange Lebensdauer. Wobei Gerhard Fischbach an diesem Punkt noch einmal das Lastenheft und insbesondere den damit verbundenen Zeitfaktor aufgreift: „Es war uns nicht zuletzt wichtig, relativ kurzfristig Ersatz für einen ausgemusterten, 14 Jahre alten Semitieflader zu bekommen. Auch in dieser Hinsicht hat die Auftragsabwicklung des neuen Vario sehr gut gepasst.“

Über Kirschner & Zechmeister

Die im Jahr 1921 gegründete Kirschner & Zechmeister GesmbH (www.betonwerk-kirschner.at) mit Sitz in Mönchhof im Burgenland ist ein in vierter Generation geführtes Familienunternehmen. Auf die Anfänge mit Pferdefuhrwerken und ersten Lkw folgte ab Mitte der 1950er Jahre die Herstellung von Betonfertigteilen, seit Ende der 1980er auf der Basis vollautomatischer Produktionsstraßen. Die Inbetriebnahme moderner Recycling-, Aufbereitungs- und Sortieranlagen, ein Containerdienst und die Transportbeton-Sparte „Beton4you“ markieren weitere Meilensteine. Das gesamte Leistungsspektrum erstreckt sich heute vom Baustoffhandel und der Rohstoffgewinnung in eigenen Kiesgruben über einen großen Maschinenpark für Erdbewegung und Abbruch bis zum Fuhrbetrieb mit mehr als 30 Fahrzeugen vom 10-Tonner bis zum Spezialtransporter.

Technische Daten DOLL® VARIO S4H-GR3S18

  • Gesamtlänge: 12.960 mm
  • Sattelplattformlänge: 3.960 mm
  • Länge Tiefbett: 9.000 mm Länge Teleskopierung: 3.700 mm
  • Breite Tiefbett: 2.550 mm (Verbreiterungen im Außenrahmen 2 x 225 mm)
  • Aufsattelhöhe, beladen (+/–40 mm): 1.240 mm
  • Gesamtgewicht, techn. (80 km/h): 61.000 kg
  • Leergewicht (+/–2 %): 16.500 kg
  • Nutzlast, techn. (80 km/h): 44.500 kg
  • Fahrwerk: BPW-Lenkachsen mit Luftfederung (180 mm Hub), 1. Achse starr, 2.–4. Achse hydraulisch zwangsgelenkt mit ABS, AGS und ECO-Plus-Nabensystem; Bereifung 245/70 R 17,5; 10-t-Achsen (techn. 12 t)
